FCCL ED Feuille de cuivre
Détails du produit

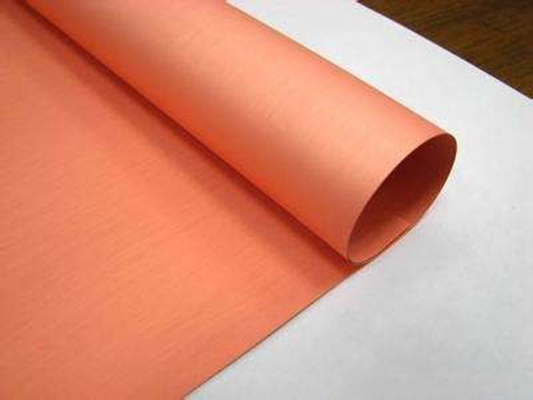

FCCL ED Feuille de cuivre
,0.012 mm Folie de cuivre électrolytique
,5 mm de feuille de cuivre ED
Description du produit
FCCL ED Feuille de cuivre
Des détails rapides
Épaisseur: 0,012 à 0,070 mm
Largeur: 5 à 520 mm
Longueur: 500 à 5000 m
Identifiant: 76 mm, 152 mm
L'alliage: T2,C11000,C1100,C101,E-Cu58
Température élevée
Caractéristiques:
1. le film traité en gris ou en rouge
2Profil élevé avec des propriétés de LP-S-B/R adapté à la FCCL
3La structure du grain de la feuille de cuivre permet une grande souplesse.
4Excellente performance de gravure
5. un profil bas permet de réaliser des circuits fins
Applications:
1. type de coulée et de stratification FCCL
2. Super motif fin FPC
3. puce sur flexion (COF) pour LED
Comparer les feuilles de cuivre CA et de cuivre ED
1. Procédure: feuille de cuivre laminée (processus de laminage), feuille de cuivre ED (processus de déposition par électrodeposition)
2La force, la ténacité.: la feuille de cuivre laminée est une structure cristalline à flocons, de sorte que la résistance et la ténacité sont meilleures que la feuille de cuivre électrolytique,Donc la plupart de la feuille de cuivre utilisée dans les cartes de circuits imprimés flexibles.
3Largeur: largeur de feuille de cuivre laminée ≤ 620 mm, largeur de feuille de cuivre électrolytique ≤ 1380 mm
4. Densité: feuille de cuivre laminée de plus grande densité, la surface est relativement lisse, propice à la production de circuits imprimés après la transmission rapide du signal,Donc la transmission à haute fréquence à haute vitesse, les cartes de circuits imprimés à lignes fines utilisaient également du calandre en papier de cuivre.
5Largeur du traitement de surface:La largeur effective maximale de la feuille de cuivre laminée doit être limitée par un traitement de surface de 520 mm.
Propriétés typiques de la feuille de cuivre électrolytique (pour le FPC ou la couche intérieure de l'IDH)
|
Classification
|
Unité | Exigence | Méthode d'essai | |||||||
| Désignation du film | / | 1 | H est | M | 1 | Le nombre d'heures de travail | ||||
| Épaisseur nominale | / | 10um | 12um | 1/2 oz ((18um) | Pour les pièces détachées | 1 OZ ((35um) | Le nombre d'heures de travail | |||
| Poids de surface | g/m2 | 98 ± 4 | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 |
Le nombre d'étoiles 2.2.12.2 |
|||
| La pureté | Pourcentage | ≥ 99.8 |
Le nombre d'étoiles 2.3.15 |
|||||||
| Profil du film | Le côté brillant ((Ra) | - Je suis désolé. | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 |
Le nombre d'étoiles 2.3.17 |
||
| Partie mate ((Rz) | Je ne sais pas. | ≤ 4.0 | ≤ 4.5 | ≤ 55 | ≤ 60 | ≤ 80 | ||||
| Résistance à la traction | R.T. ((23°C) | MPa | ≥ 260 | ≥ 260 | ≥ 280 | ≥ 280 | ≥ 280 |
Le nombre d'étoiles 2.3.18 |
||
| H.T. ((180°C) | MPa | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ||||
| L'allongement | R.T. ((23°C) | Pourcentage | ≥ 5 | ≥ 6 | ≥ 8 | ≥ 10 | ≥ 12 |
Le nombre d'étoiles 2.3.18 |
||
| H.T. ((180°C) | Pourcentage | ≥ 5 | ≥ 6 | ≥ 7 | ≥ 8 | ≥ 8 | ||||
| Résistance à l'écaillage ((FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
Le nombre d'étoiles 2.4.8 |
|||
| Poids en litres | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| Les trous d'épingle et la porosité | Numéro | Je ne veux pas. |
Le nombre d'étoiles 2.1.2 |
|||||||
| Anti-oxydation | R.T. ((23°C) | 180 jours | / | |||||||
| H.T. ((200°C) | 60 minutes | / | ||||||||
1. Largeur standard 520 mm, largeur maximale 1295 ((± 1) mm, peut être adaptée à la demande du client.
Nous testons la résistance de la peau avec PI, veuillez confirmer avec votre PP.

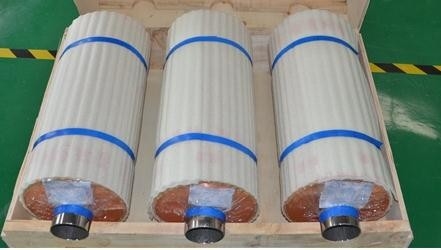

Les photos de la boîte à outils en papier de cuivre:
FAQ:
Q1: Quelle est votre garantie?
R: Tous nos produits ont 6 mois de garantie après avoir reçu les marchandises, si un problème de qualité peut nous contacter.
Q2: Quel est votre délai de livraison?
R: Le délai de livraison habituel est de 5 à 35 jours ouvrables. Le délai de livraison spécifique dépend des articles et de la quantité de votre commande.
Q3: Quelle est votre quantité de commande minimale?
R: Le MOQ est de 150 kg.
Q4: Pouvez-vous fournir l'échantillon?
R: Nous pouvons fournir des échantillons pour vérifier la qualité avant la commande en vrac. Mais le prix sera le prix de l'échantillon pas le prix de gros.
Q5. Testez-vous toutes vos marchandises avant la livraison?
R: Oui, nous avons un test à 100% avant la livraison.
Q6. Quelle est votre largeur standard?
A: 520mm et 620mm, nous acceptons la personnalisation pour la largeur. nous pouvons le couper dans n'importe quelle taille que vous demandez après avoir discuté.
