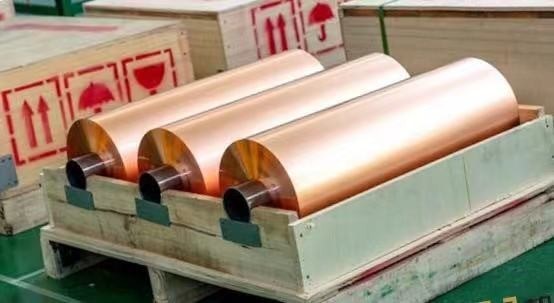

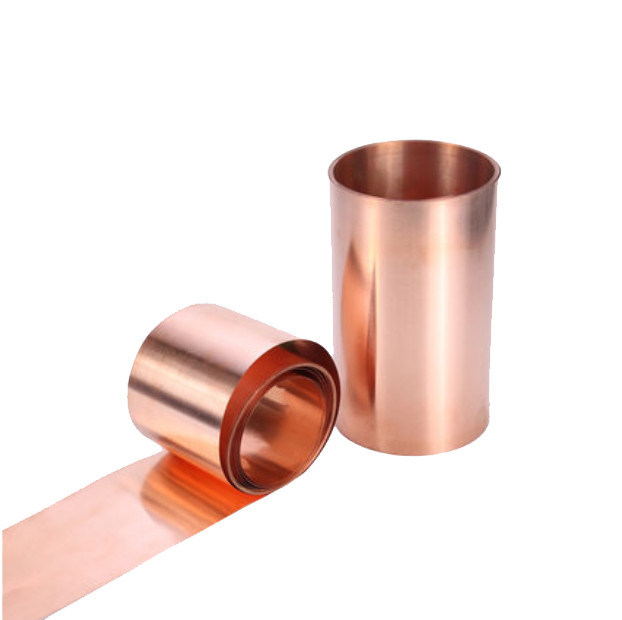

Largeur 520 mm Folie de cuivre rouge ED de haute pureté 25um
aluminium d'en cuivre de 18um ED
,aluminium d'en cuivre de 25um ED
,Folie de cuivre isolée de 25um
Largeur 520 mm Folie de cuivre rouge ED de haute pureté
Caractéristiques:
1. le film traité en gris ou en rouge
2. Profil élevé avec des propriétés adaptées à la FCCL
3La structure du grain de la feuille de cuivre permet une grande souplesse.
4Excellente performance de gravure
5. un profil bas permet de réaliser des circuits fins
Applications:
1. type de coulée et de stratification FCCL
2. Super motif fin FPC
3. puce sur flexion (COF) pour LED
Propriétés typiques de la feuille de cuivre électrolytique LP-S-B/R ED ((pour le FPC ou la couche interne de HDI)
|
Classification
|
Unité | Exigence | Méthode d'essai | |||||||
| Désignation du film | / | 1 | H est | M | 1 | Le nombre d'heures de travail | ||||
| Épaisseur nominale | / | 10um | 12um | 1/2 oz ((18um) | Pour les pièces détachées | 1 OZ ((35um) | Le nombre d'heures de travail | |||
| Poids de surface | g/m2 | 98 ± 4 | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 |
Le nombre d'étoiles 2.2.12.2 |
|||
| La pureté | Pourcentage | ≥ 99.8 |
Le nombre d'étoiles 2.3.15 |
|||||||
| Profil du film | Le côté brillant ((Ra) | - Je suis désolé. | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 |
Le nombre d'étoiles 2.3.17 |
||
| Partie mate ((Rz) | Je ne sais pas. | ≤ 4.0 | ≤ 4.5 | ≤ 55 | ≤ 60 | ≤ 80 | ||||
| Résistance à la traction | R.T. ((23°C) | MPa | ≥ 260 | ≥ 260 | ≥ 280 | ≥ 280 | ≥ 280 |
Le nombre d'étoiles 2.3.18 |
||
| H.T. ((180°C) | MPa | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ||||
| L'allongement | R.T. ((23°C) | Pourcentage | ≥ 5 | ≥ 6 | ≥ 8 | ≥ 10 | ≥ 12 |
Le nombre d'étoiles 2.3.18 |
||
| H.T. ((180°C) | Pourcentage | ≥ 5 | ≥ 6 | ≥ 7 | ≥ 8 | ≥ 8 | ||||
| Résistance à l'écaillage ((FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
Le nombre d'étoiles 2.4.8 |
|||
| Poids en litres | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| Les trous d'épingle et la porosité | Numéro | Je ne veux pas. |
Le nombre d'étoiles 2.1.2 |
|||||||
| Anti-oxydation | R.T. ((23°C) | 180 jours | / | |||||||
| H.T. ((200°C) | 60 minutes | / | ||||||||
1. Largeur standard 520 mm, largeur maximale 1295 ((± 1) mm, peut être adaptée à la demande du client.
Nous testons la résistance de la peau avec PI, veuillez confirmer avec votre PP.
