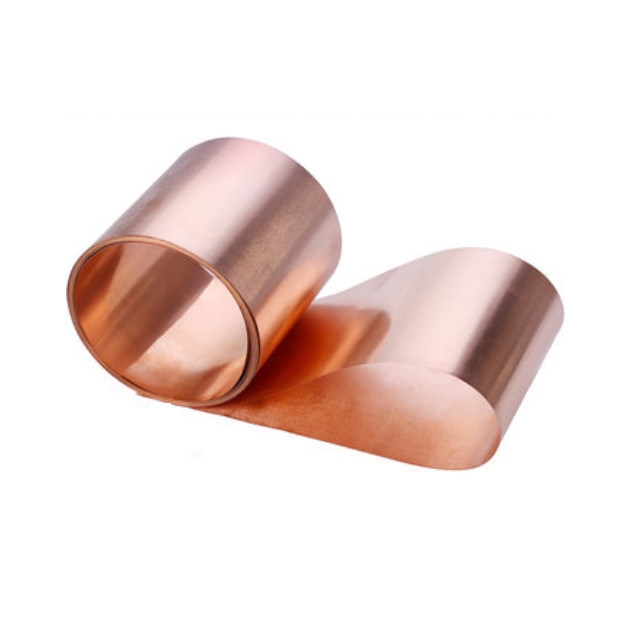

Feuille de cuivre électrolytique 3oz pour circuit imprimé / CCL avec blindage de 0,006 mm
0.006mm Écran CCL/PCB Folie de cuivre électrolytique
Définition:
La feuille de cuivre électrolytique est un matériau important pour la fabrication de stratifiés revêtus de cuivre (CCL) et de circuits imprimés (PCB) et de batteries lithium-ion.Dans le cadre du développement rapide de l'industrie de l'information électronique actuelle,Depuis 2002, le réseau électronique de communication et de transmission de signal électronique et de puissance est constitué par une couche de cuivre électrolytique, appelée "réseau neuronal".la valeur de production des cartes de circuits imprimés de la Chine est arrivée à la troisième place dans le mondeEn tant que matériau de substrat pour les PCB, le CCL est également devenu le troisième producteur mondial.
Le processus de production de feuille de cuivre électrolytique est simple, le processus principal en comporte trois: feuille de solution, traitement de surface et découpe du produit.mais c'est une combinaison d'électronique, des machines et de l'électrochimie, et il s'agit d'un processus de production qui nécessite un environnement de production particulièrement strict.
Caractéristiques:
1. le film traité en gris ou en rouge
2. Haute résistance à la pellicule
3Une bonne capacité à graver.
4Excellente adhérence à la résistance à la gravure
Applications:
1. panneaux de résine phénolique
2. panneau époxy
Propriétés typiques du papier de cuivre standard
|
Classification
|
Unité | Exigence | Méthode d'essai | |||||||||||
| Désignation du film | / | T | H est | M | 1 | 2 | 3 | Le nombre d'heures de travail | ||||||
| Épaisseur nominale | / | 12um | 1/2 oz | 3/4 oz |
1 OZ |
2 OZ |
3 OZ |
Le nombre d'heures de travail | ||||||
| Poids de surface |
g/m2
|
107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
Le nombre d'étoiles 2.2.12.2 |
||||||
| La pureté | % | ≥ 99.8 |
Le nombre d'étoiles 2.3.15 |
|||||||||||
| Profil du film | Le côté brillant (Ra) | Je ne sais pas. | ≤ 04 | ≤ 04 | ≤ 04 | ≤ 04 | ≤ 04 | ≤ 04 |
Le nombre d'étoiles 2.3.17 |
|||||
| Partie mate ((Rz) | Je ne sais pas. | ≤ 6 | ≤ 8 | ≤ 10 | ≤ 10 | ≤ 15 | ≤ 20 | |||||||
| Résistance à la traction |
R.T. ((23°C)
|
MPa | ≥ 150 | ≥ 220 | ≥ 235 | ≥ 280 | ≥ 280 | ≥ 280 |
Le nombre d'étoiles 2.3.18 |
|||||
| L'allongement |
R.T. ((23°C)
|
% | ≥ 2 | ≥ 3 | ≥ 3 | ≥ 4 | ≥ 4 | ≥ 4 |
Le nombre d'étoiles 2.3.18 |
|||||
| Objet de l'étude | Pour les produits de base: | ≤ 0170 | ≤ 0166 | ≤ 0162 | ≤ 0162 | ≤ 0162 | ≤ 0162 |
Le nombre d'étoiles 2.5.14 |
||||||
| Résistance à l'écaillage ((FR-4) | N/mm | ≥ 1.0 | ≥ 1.3 | ≥ 1.6 | ≥ 1.6 | ≥ 2.1 | ≥ 2.1 |
Le nombre d'étoiles 2.4.8 |
||||||
| Les trous d'épingle et la porosité | Numéro | Je ne veux pas. |
Le nombre d'étoiles 2.1.2 |
|||||||||||
| Anti-oxydation | R.T. ((23°C) | journée | 180 | / | ||||||||||
| H.T. ((200°C) | Le procès-verbal | 60 | / | |||||||||||
1. Largeur standard, 1295 (± 1) mm, peut être adaptée à la demande du client.
2Nous testons la résistance de la peau avec FR-4 (Tg140) prepreg, s'il vous plaît confirmer avec votre pp.
