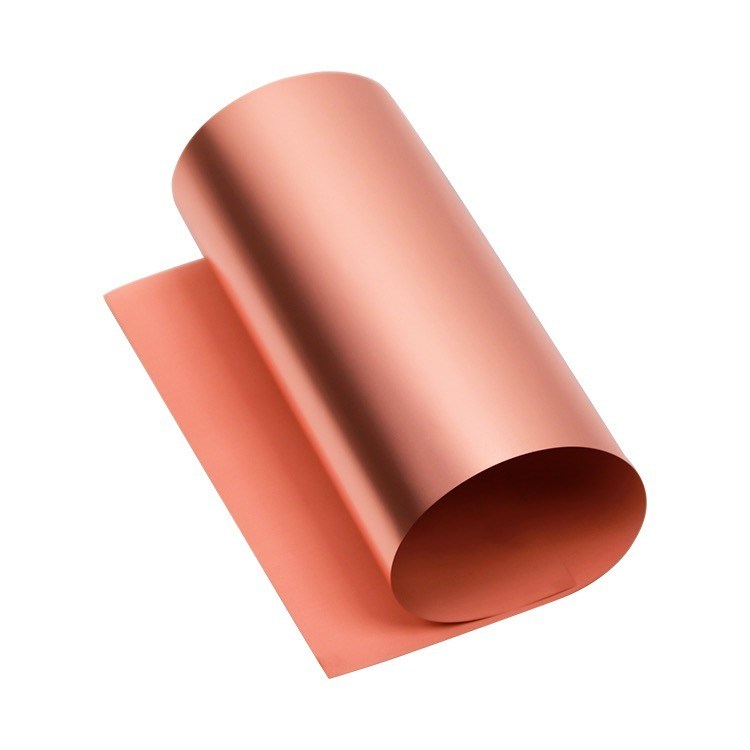

Résistance à l'écaillage élevée Largeur 520 mm C11000 Feuille de cuivre isolée
Résistance à l'écaillage élevée Largeur 520 mm C11000 Feuille de cuivre isolée
Des détails rapides
Épaisseur: 0,012 à 0,070 mm
Largeur: 5 à 520 mm
Longueur: 500 à 5000 m
Identifiant: 76 mm, 152 mm
L'alliage: T2,C11000,C1100,C101,E-Cu58
Température: H
Caractéristiques:
1. le film traité en gris ou en rouge
2. Haute résistance à la pellicule
3Une bonne capacité à graver.
4Excellente adhérence à la résistance à la gravure
Applications:
1. panneaux de résine phénolique
2. panneau époxy
Comparer les feuilles de cuivre CA et de cuivre ED
1. Procédure: feuille de cuivre laminée (processus de laminage), feuille de cuivre ED (processus de déposition par électrodeposition)
2La force, la ténacité.: la feuille de cuivre laminée est une structure cristalline à flocons, de sorte que la résistance et la ténacité sont meilleures que la feuille de cuivre électrolytique,Donc la plupart de la feuille de cuivre utilisée dans les cartes de circuits imprimés flexibles.
3Largeur: largeur de feuille de cuivre laminée ≤ 620 mm, largeur de feuille de cuivre électrolytique ≤ 1380 mm
4. Densité: feuille de cuivre laminée de plus grande densité, la surface est relativement lisse, propice à la production de circuits imprimés après la transmission rapide du signal,Donc la transmission à haute fréquence à haute vitesse, les cartes de circuits imprimés à lignes fines utilisaient également du calandre en papier de cuivre.
5Largeur du traitement de surface:La largeur effective maximale de la feuille de cuivre laminée doit être limitée par un traitement de surface de 520 mm.
Propriétés typiques de la feuille de cuivre standard pour les cartes de résine phénolique et les cartes époxy.
|
Classification
|
Unité | Exigence | Méthode d'essai | |||||||||||
| Désignation du film | / | T | H est | M | 1 | 2 | 3 | Le nombre d'heures de travail | ||||||
| Épaisseur nominale | / | 12um | 1/2 oz | 3/4 oz |
1 OZ |
2 OZ |
3 OZ |
Le nombre d'heures de travail | ||||||
| Poids de surface | g/m2 | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
Le nombre d'étoiles 2.2.12.2 |
||||||
| La pureté | Pourcentage | ≥ 99.8 |
Le nombre d'étoiles 2.3.15 |
|||||||||||
| Profil du film | Le côté brillant (Ra) | - Je suis désolé. | ≤ 04 | ≤ 04 | ≤ 04 | ≤ 04 | ≤ 04 | ≤ 04 |
Le nombre d'étoiles 2.3.17 |
|||||
| Partie mate ((Rz) | Je ne sais pas. | ≤ 6 | ≤ 8 | ≤ 10 | ≤ 10 | ≤ 15 | ≤ 20 | |||||||
| Résistance à la traction |
R.T. ((23°C)
|
MPa | ≥ 150 | ≥ 220 | ≥ 235 | ≥ 280 | ≥ 280 | ≥ 280 |
Le nombre d'étoiles 2.3.18 |
|||||
| L'allongement |
R.T. ((23°C)
|
Pourcentage | ≥ 2 | ≥ 3 | ≥ 3 | ≥ 4 | ≥ 4 | ≥ 4 |
Le nombre d'étoiles 2.3.18 |
|||||
| Objet de l'étude | Pour les produits de base: | ≤ 0170 | ≤ 0166 | ≤ 0162 | ≤ 0162 | ≤ 0162 | ≤ 0162 |
Le nombre d'étoiles 2.5.14 |
||||||
| Résistance à l'écaillage ((FR-4) | N/mm | ≥ 1.0 | ≥ 1.3 | ≥ 1.6 | ≥ 1.6 | ≥ 2.1 | ≥ 2.1 |
Le nombre d'étoiles 2.4.8 |
||||||
| Les trous d'épingle et la porosité | Numéro | Je ne veux pas. |
Le nombre d'étoiles 2.1.2 |
|||||||||||
| Anti-oxydation | R.T. ((23°C) | journée | 180 | / | ||||||||||
| H.T. ((200°C) | Le procès-verbal | 60 | / | |||||||||||
1. Largeur standard, 1295 (± 1) mm, peut être adaptée à la demande du client.
2Nous testons la résistance de la peau avec FR-4 (Tg140) prepreg, s'il vous plaît confirmer avec votre pp.
FAQ:
Q1: Quelle est votre garantie?
R: Tous nos produits ont 6 mois de garantie après avoir reçu les marchandises, si un problème de qualité peut nous contacter.
Q2: Quel est votre délai de livraison?
R: Le délai de livraison habituel est de 5 à 35 jours ouvrables. Le délai de livraison spécifique dépend des articles et de la quantité de votre commande.
Q3: Quelle est votre quantité de commande minimale?
R: Le MOQ est de 150 kg.
Q4: Pouvez-vous fournir l'échantillon?
R: Nous pouvons fournir des échantillons pour vérifier la qualité avant la commande en vrac. Mais le prix sera le prix de l'échantillon pas le prix de gros.
Q5. Testez-vous toutes vos marchandises avant la livraison?
R: Oui, nous avons un test à 100% avant la livraison.
Q6. Quelle est votre largeur standard?
A: 520mm et 620mm, nous acceptons la personnalisation pour la largeur. nous pouvons le couper dans n'importe quelle taille que vous demandez après avoir discuté.
