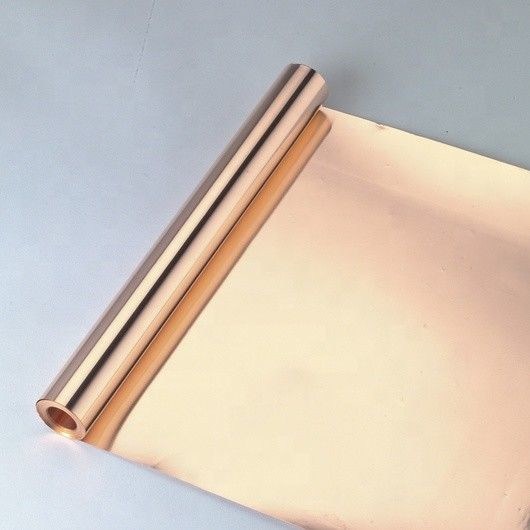

Rouleau de feuille de cuivre haute température conductrice T2
Rouleau de feuille de cuivre 3oz
,Rouleau de feuille de cuivre 2oz
,3 oz de feuille de cuivre RA
T2 Rouleau de feuille de cuivre conducteur à haute température
Profil du produit:
Nous avons développé une feuille de cuivre traitée qui a un profil très bas, ce type de feuille de cuivre est préférable pour une application à haute fréquence.50um généralement utilisé dans la construction de FPCB à couches multiples et à double faceNous produisons également de la feuille de cuivre ED lourde, principalement pour la construction de FPCB à courant élevé.
Fiche des propriétés mécaniques:
|
Produits de qualité |
Termes techniques généraux |
|||||
|
1/3 de once |
1/2 oz |
1 oz |
2 onces |
3 onces |
||
|
Roughness de la surface (μm) |
Surface mate Rz |
≤ 6 |
≤ 7 |
≤ 10 |
≤ 12 ans |
≤ 51 |
|
Résistance à l'écaillage (kg/cm) |
≥ 1.1 |
≥ 1.2 |
≥ 1.8 |
≥ 2.2 |
≥ 1.0 |
|
|
Points de fuite (points/m)2) |
≤ 5 |
Je ne veux pas. |
||||
|
Performance antioxydante à haute température ((180°C/h) |
Aucune oxydation |
|||||
|
Tolérance de largeur (mm) |
Ruloir |
(+2.0,0) |
||||
|
Une pièce |
(+2.0, -2,0) |
|||||
|
Norme d'essai |
Le nombre d'unités |
|||||
Caractéristiques:
Le matériau a une plus grande extensibilité, une résistance à la flexion élevée et aucune fissure.
Les performances:
- Haute souplesse et extensibilité
- Surface uniforme et lisse
- Bonne résistance à la fatigue
- Propriétés antioxydantes puissantes
- Bonnes propriétés mécaniques
|
Nom de l'article |
Unité |
Paramètres |
|||||
|
12 μm |
18 μm |
25 μm |
35 μm |
70 μm |
|||
|
Masse par unité ((±5%) |
g/m2 |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥ 99.99 |
|||||
|
Température |
|
H est |
Je ne sais pas. |
Je ne sais pas. |
Je ne sais pas. |
Je ne sais pas. |
|
|
Roughness de la surface |
Ra |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
Résistance à la traction |
Température normale /23°C |
N/mm2 |
≥430 |
≥ 450 |
≥ 450 |
≥ 450 |
≥ 450 |
|
Température élevée /220°C |
N/mm2 |
≥ 140 |
≥ 150 |
≥ 170 |
≥ 210 |
≥ 220 |
|
|
L'allongement |
Température normale /23°C |
% |
≥ 1.5 |
≥ 3.0 |
≥ 4.0 |
≥ 4.2 |
≥ 4.5 |
|
Température élevée /220°C |
% |
≥ 8 |
≥ 10 |
≥ 18 ans |
≥ 28 |
≥ 30 |
|
|
Résistance à la fatigue (réchauffée) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
Résistance maximale |
Pour les autres types de véhicules |
0.0181 |
|||||
|
Conductivité électrique |
% |
≥ 98,3% |
|||||
|
Filmes et couches adhésives |
Temps instantané. 300°C/10s |
Film et pâte adhésive après transitoire la température sans délamination de cloques. |
|||||
|
Anti-oxydation |
H.T. ((200°C) |
Une minute. |
Ne change pas de couleur en 60 minutes. |
||||
|
Résultats des essais de trou d'épingle |
pièce/m2 |
une surface de trou d'épingle supérieure à 0,5 mm2,00,005 pièce/m2 |
|||||
