Rouleau de tôle de cuivre RA électrolytique flexible
Rouleau de feuille de cuivre de 600 mm
,Rouleau de tôle de cuivre de 100 mm
,Rouleau de tôle de cuivre 12um
Description du produit

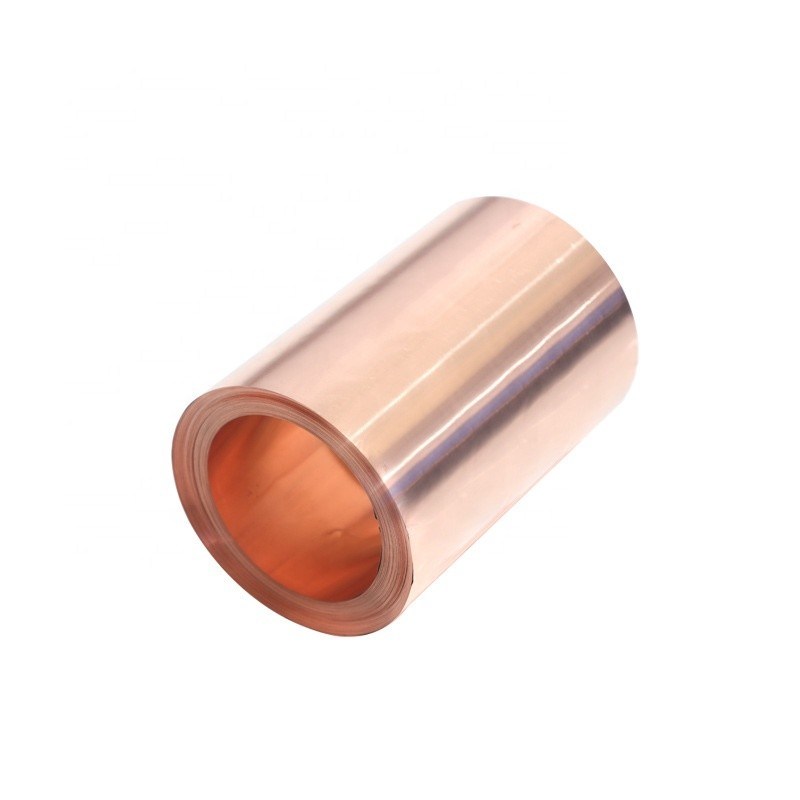

Rouleau de tôle de cuivre RA électrolytique flexible
Plage de dimensions:
Distances d'épaisseur: 12 μm à 100 μm,
Largeur maximale: 600 mm
Les performances:
- Haute souplesse et extensibilité
- Surface uniforme et lisse
- Bonne résistance à la fatigue
- Propriétés antioxydantes puissantes
- Bonnes propriétés mécaniques
Applications:
Laminat revêtu de cuivre flexible ((FCCL), FPC à circuit fin, film mince de cristal revêtu de LED.
Caractéristiques:
Le matériau a une plus grande extensibilité, une résistance à la flexion élevée et aucune fissure.
Tableau 1:Propriétés de la feuille de cuivre laminée à haute flexibilité FPC T2 (IPC-6542)
|
Nom de l'article |
Unité |
Paramètres |
|||||
|
12 μm |
18 μm |
25 μm |
35 μm |
70 μm |
|||
|
Masse par unité ((±5%) |
g/m2 |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥ 99.99 |
|||||
|
Température |
|
H est |
Je ne sais pas. |
Je ne sais pas. |
Je ne sais pas. |
Je ne sais pas. |
|
|
Roughness de la surface |
Ra |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
Résistance à la traction |
Température normale /23°C |
N/mm2 |
≥430 |
≥ 450 |
≥ 450 |
≥ 450 |
≥ 450 |
|
Température élevée /220°C |
N/mm2 |
≥ 140 |
≥ 150 |
≥ 170 |
≥ 210 |
≥ 220 |
|
|
L'allongement |
Température normale /23°C |
% |
≥ 1.5 |
≥ 3.0 |
≥ 4.0 |
≥ 4.2 |
≥ 4.5 |
|
Température élevée /220°C |
% |
≥ 8 |
≥ 10 |
≥ 18 ans |
≥ 28 |
≥ 30 |
|
|
Résistance à la fatigue (réchauffée) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
Résistance maximale |
Pour les autres types de véhicules |
0.0181 |
|||||
|
Conductivité électrique |
% |
≥ 98,3% |
|||||
|
Filmes et couches adhésives |
Temps instantané. 300°C/10s |
Film et pâte adhésive après transitoire la température sans délamination de cloques. |
|||||
|
Anti-oxydation |
H.T. ((200°C) |
Une minute. |
Ne change pas de couleur en 60 minutes. |
||||
|
Résultats des essais de trou d'épingle |
pièce/m2 |
une surface de trou d'épingle supérieure à 0,5 mm2,00,005 pièce/m2 |
|||||
Note: 1. Les figures ci-dessus sont basées sur le matériau d'une épaisseur de 0,05 mm et d'une largeur de 600 mm.
2Normalement, le cuivre, le cobalt et le nickel sont revêtus sur la surface rugueuse.
3La méthode de test est conforme à la norme de notre entreprise.
