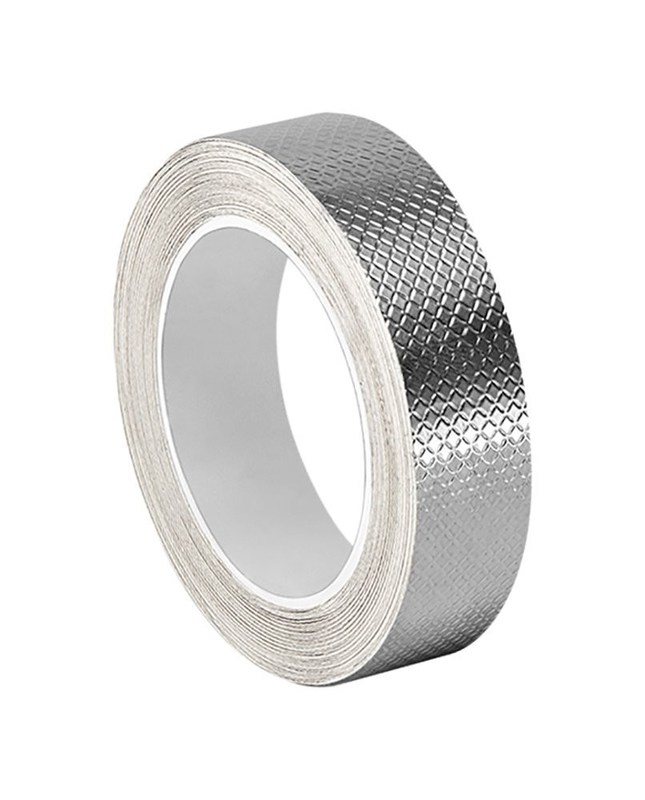

Ruban adhésif acrylique à haute température, plaqué d'étain de 0,035 mm
Les rubans solaires à charge sont fabriqués à partir de feuille de cuivre plaquée en étain avec des adhésifs sensibles à la pression à base d'acrylique utilisés dans les applications solaires à film mince nécessitant une conductivité de l'axe z.Ces bandes peuvent être appliquées à des vitesses élevées à l'aide d'un équipement d'automatisation.
Étant donné qu'aucun durcissement n'est requis (comme pour les adhésifs conducteurs liquides), ils permettent une productivité élevée lors de la fabrication de panneaux.Le ruban bus (1007N) n'est pas conducteur sur l'axe z et il est utilisé comme ruban bus pour le routage de la charge dans les panneaux à film mince.
Le ruban solaire à charge est constitué d'un support en feuille de cuivre douce et électriquement conducteur et sensible à la pression.
|
Cobre plaqué en étain 1,4 mil (0,035 mm) |
|
Adhésif acrylique conducteur 0,9 mil (0,023 mm) |
|
Liner de dégagement en cuivre plaqué en étain 1,3 mil (0,050 mm) |
- Excellente conductivité
- Coiffure en cuivre doux avec revêtement en étain résistant à la corrosion
- Excellentes propriétés de cisaillement des adhésifs à haute température
- Couche de libération en PET
- Le ruban solaire 3007 est disponible en largeurs et longueurs standard et personnalisées:
- largeurs standard: 4 mm (0,157"),6.35 mm (0,25"), 194 mm (7,64")
- Longueur standard: 66 m (216')
Le ruban solaire de collecte de charge est conçu pour être utilisé comme collecteur de charge ou bus dans un panneau solaire à couche mince.L'adhésif a été formulé pour subir le processus de stratification sous vide typiquement utilisé dans la fabrication de panneaux solaires.
|
Propriétés |
Les valeurs typiques |
|
Adhésif conducteur |
0.9 mil (0,023 mm) Acrylique |
|
Épaisseur du support |
1.4 mil (0,035 mm) Copper plaqué en étain |
|
Épaisseur totale (appui et adhésif) |
20,058 mm |
|
Liner de libération |
1.3 mil (0,050 mm) de PET enduit d'un seul côté |
|
Couleur |
d'une épaisseur n'excédant |
|
Processus de température (à court terme) lamination sous vide) |
Les émissions de CO2 sont les suivantes: |
|
Adhésion à l'acier1 |
10,28 N/mm |
|
Libération de la ligne |
11 g/in |
|
Résistance à la rupture1 |
34 lb/in (60 N/cm) |
|
Résistance électrique Adhésif2 |
Pour les appareils à combustion interne |
|
Rétraction à la flamme3 |
Passez. |
