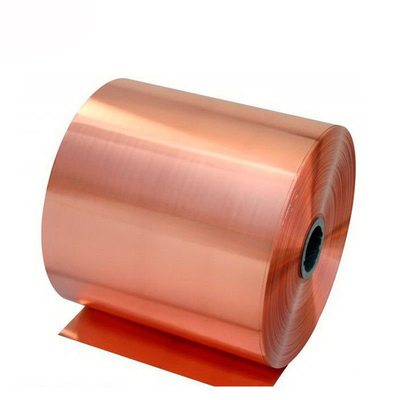

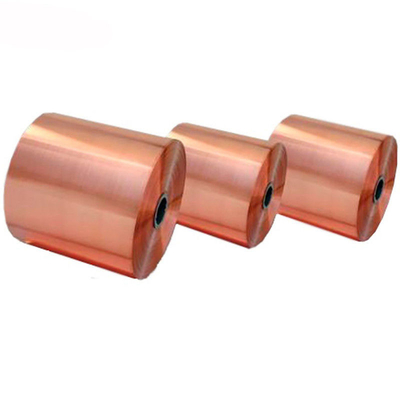

Feuille de cuivre PCB C11000
C11000 Feuille de cuivre en PCB
| Pour les produits de base: | DIN | Résultats | Pour l'ASTM |
| Le T2 | E Cu58 | Cu ETP | C11000 |
L'introduction du matériau:C11000 ((Cu ETP)
Le Cu ETP est un cuivre contenant de l'oxygène raffiné par électrolyse.Il a une bonne conductivité électrique, mais comparé à d'autres cuivres à haute conductivité en raison de la teneur élevée en oxygène résiduel de l'alliage, il n'est pas adapté au traitement (soudage par recuit, etc.).) et utilisation à haute température (température supérieure à 370 °C) du gaz réducteur. Because it is prone to hydrogen embrittlement when the material is heated to 600 ° C or higher the oxygen inside the material will form water vapor with the hydrogen in the air causing the internal structure of the material to be brittle and cremated so hydrogen embrittlement occurs.
Caractéristiques du matériau:
1. une teneur en cuivre supérieure à 99,9% et une teneur en oxygène de 5 à 40 ppm
2Comparé au cuivre sans oxygène C10200 OFC, le coût de transformation est inférieur.
3Ne convient pas à des températures supérieures à 370 °C, sujettes à la fragilité de l' hydrogène
4Largement utilisé dans les pièces électroniques de composants électriques, produits électriques
Propriétés physiques
Densité ((g/cm3) | 8.9 |
Conductivité électrique {IACS% ((20°C) } | 100 |
Module d'élasticité (KN/mm2) | 127 |
Conductivité thermique {W/m*K) | 394 |
Coefficient de dilatation thermique (10-6/°C 20/°C à 100/°C) | 17.7 |
Propriétés mécaniques
Température | Résistance à la traction | L'allongement A50 | Dureté |
(Rm,Mpa) | % | HV | |
0 | 195 minutes | 35 minutes | 60 max |
1/4H | 215-255 | 25 minutes | 55 à 100 |
1/2 heure | 255 à 315 | 15 minutes | 75 à 120 |
H est | 290 minutes | 5 minutes | 80 |
Composition chimique
| - Je vous en prie. | ≥ 99.90 |
Je vous en prie. | 0.005 à 0.040 |
Application du projet
Pièces conductrices, bobines d'échangeurs, échangeurs de chaleur
