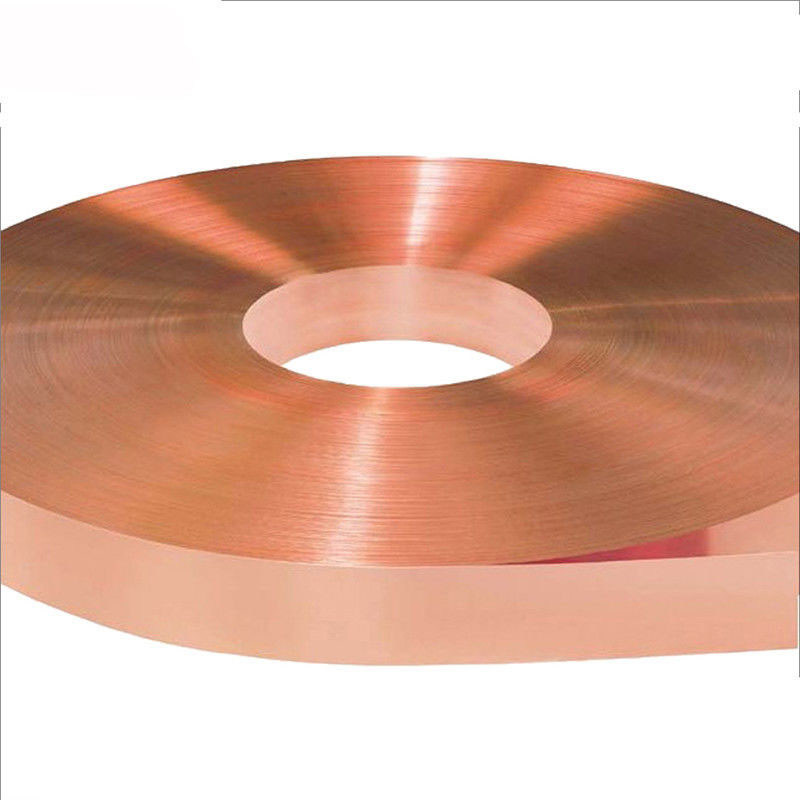

Feuille de cuivre pour PCB rouge de 9 microns d'épaisseur CCL
Description :
Les feuilles de cuivre électrolytiques CCL/PCB sont classées comme : feuille de cuivre électrolytique standard (STD), allongement à haute température de la feuille de cuivre (HTE), feuille de cuivre à contour ultra-bas (VLP), feuille de cuivre flexible (FCF), inversion de la feuille de cuivre (RTF). L'épaisseur ordinaire des feuilles de cuivre ED est de 9 microns et 12 microns, 18 microns, 35 microns, etc. La largeur maximale de la feuille de cuivre ED est de 1370 mm (53,93 pouces). Nous pouvons également effectuer des traitements spéciaux selon les exigences du client.
Caractéristique
. Performance anti-oxydation à haute température.
. Performance d'allongement à haute température.
. Production respectueuse de l'environnement.
Spécification :
|
Classification |
Unité |
1/4OZ (9 µm) |
1/3OZ (12 µm) |
J OZ (15 µm) |
1/2OZ (18 µm) |
1OZ (35 µm) |
2OZ (70 µm) |
|
|
Cu Content |
% |
≥99,8 |
||||||
|
Area Weigth |
g/m2 |
80±3 |
107±3 |
127±4 |
153±5 |
283±5 |
585±10 |
|
|
Résistance à la traction |
T.A. (25 °C) |
Kg/mm2 |
≥28 |
≥30 |
||||
|
H.T. (180 °C) |
≥15 |
|||||||
|
Allongement |
T.A. (25 °C) |
% |
≥4,0 |
≥5,0 |
≥6,0 |
≥10 |
||
|
H.T. (180 °C) |
≥4,0 |
≥5,0 |
≥6,0 |
|||||
|
Rugosité |
Brillant (Ra) |
µm |
≤0,4 |
|||||
|
Mat (Rz) |
≤5,0 |
≤6,0 |
≤7,0 |
≤7,0 |
≤9,0 |
≤14 |
||
|
Résistance au pelage |
T.A. (23 °C) |
Kg/cm |
≥1,0 |
≥1,2 |
≥1,2 |
≥1,3 |
≥1,8 |
≥2,0 |
|
Taux de dégradation de HCΦ (18 %-1 h/25 °C) |
% |
≤5,0 |
||||||
|
Changement de couleur (E-1,0 h/190 °C) |
% |
Bon |
||||||
|
Soudure flottante 290 °C |
Sec. |
≥20 |
||||||
|
Trou d'épingle |
EA |
Zéro |
||||||
|
Preperg |
---- |
FR-4 |
||||||
